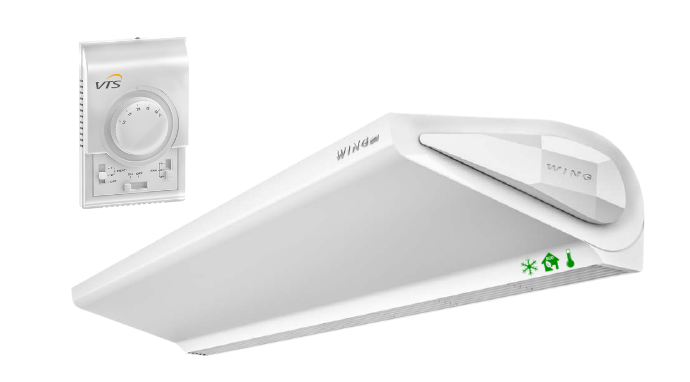

Kurtyna powietrzna zimna VTS WING C150 AC + STEROWNIK VTS
WING C
BEZ WYMIENNIKA (ZIMNE)
MAKS. ZASIĘG POWIETRZA: 4 m
WYDAJNOŚĆ POWIETRZA: 1950-4600 m3/h
Kurtyna powietrzna WING to urządzenie nowej generacji, stworzone z zamiłowania do lekkości formy i nowoczesnego wzornictwa.
Minimalistyczna bryła obudowy przypomina piękne a zarazem doskonałe w swojej prostocie skrzydło szybowca. Charakterystyczne diamenty zwieńczające urządzenie nadają formie obudowy niepowtarzalną harmonię, podkreślają zarazem jej elegancję.
Zastosowane silniki EC dają gwarancję cichej pracy oraz najwyższą sprawność w całym zakresie regulacji.
Sterownik naścienny DT TR110C jest stosowany do sterowania pracą wszystkich rodzajów kurtyn WING oraz nagrzewnic VOLCANO z trójbiegowymi silnikami AC. Przełącznik grzania dla wodnych kurtyn WING oraz nagrzewnic VOLCANO steruje pracą siłownika zamontowanego na zaworze. Dla kurtyn WING w wersji elektrycznej załącza pracę grzałek elektrycznych. Wbudowany termostat automatycznie wyłącza kurtynę lub nagrzewnicę, w zależności od nastawionej na pokrętle termostatu temperatury.
Parametry
- zasilanie: 230 V AC ±10% / 50Hz
- dopuszczalne obciążenie: 6(3) A
- zakres regulacji termostatu: 10→30⁰C
- zakres temperatury pracy: -10 ... +50 ⁰C
- klasa ochrony: IP 30
- montaż: naścienny/powierzchniowy
ZASTOSOWANIE
Kurtyny powietrzne zostały zaprojektowane tak, aby chronić klimat wewnątrz budynku (ciepły lub chłodny) przed napływem powietrza z zewnątrz przez otwarte drzwi.
Kurtyny powietrzne zmniejszają koszty zużycia energii, utrzymując ciepłe lub chłodne powietrze w wewnątrz budynku.
Zimą kurtyna powietrzna tworzy barierę chroniącą przed chłodnym powietrzem, podczas gdy latem strumień powietrza zatrzymuje gorące powietrze z zewnątrz.
Kurtyny powietrzne chronią również przed różnego rodzaju owadami- silna bariera powietrzna zatrzymuje je, bez możliwości przeniknięcia do wnętrza.
Chronią również przed zanieczyszczeniami oraz pyłkami.
PRZYKŁADY INSTALACJI:
BUDYNKI, LOTNISKA, STACJE KOLEJOWE, SZPITALE, UCZELNIE, MUZEA, TEATRY, SKLEPY, RESTAURACJE, BANKI, FABRYKI, CENTRA HANDLOWE, HOTELE, INNE
DANE TECHNICZNE:
JEDNOSTKA: KURTYNA ZIMNA WING C150AC
MAKSYMALNA SZEROKOŚĆ DRZWI (1 urządzenie) (m): 1,5
MAKSYMALNA WYSOKOŚĆ DRZWI (pionowy zasięg powietrza) (m): 4
MAKSYMALNA WYDAJNOŚĆ POWIETRZA (m3/h): 3200
NAPIĘCIE ZASILANIA (V/ph/Hz): ~230/1/50
MOC SILNIKA (kW): 0,375
PRĄD ZNAMIONOWY (A): 1,7
MASA URZĄDZENIA(bez wody) (kg): 27,5
STOPIEŃ OCHRONY (IP): 20
CISZA I MOC
1.CICHA PRACA
Konstrukcja urządzenia stabilizująca przepływ powietrza efektywnie obniża poziom emitowanego dźwięku do otoczenia.
2.MAŁY OPÓR WLOTU POWIETRZA
Większa powierzchnia wlotu powietrza pozwala na pełne wykorzystanie mocy wymiennika ciepła.
3.OPTYMALNY PRZEPŁYW POWIETRZA
Specjalna konstrukcja kierownic zapewnia zwiększenie zasięgu strugi powietrza o 20% w odniesieniu do tradycyjnych rozwiązań.
4.DOSTOSOWANIE DO OBIEKTU
Elektronicznie regulowana moc silnika umożliwia łatwe dopasowanie urządzenia do wymiarów zabezpieczanego otworu oraz wymagań akustycznych obiektu.
JAKOŚĆ I KONSTRUKCJA
1.OSZCZĘDNOŚĆ ENERGII ELEKTRYCZNEJ
Nowoczesna konstrukcja silnika i wentylatora zapewniają oszczędność energii elektrycznej w porównaniu z tradycyjnymi rozwiązaniami.
2.ŁATWE UTRZYMANIE CZYSTOŚCI
Dzięki zoptymalizowanej konstrukcji pokrywy czyszczenie kurtyny jest wygodne i nie wymaga demontażu żadnej jej części gwarantując zawsze higieniczną pracę urządzenia.
3.OBUDOWA ZE STALI CYNKOWANEJ
Podwójna powłoka (ocynk + malowanie proszkowe) zapewnia długotrwałą ochronę antykorozyjną i niezmienne walory estetyczne.
4.WYSOKA WYDAJNOŚĆ
Wysoka moc grzewcza jest wynikiem zastosowania nagrzewnicy o dużej powierzchni wymiany ciepła umieszczonej w jednorodnym strumieniu powietrza.
WZORNICTWO I WYKONANIE
1.POŁĄCZENIE FUNKCJONALNOŚCI I DESIGN’U
Charakterystyczne zwieńczenie pokrywy bocznej w kształcie diamentowego szlifu osłaniające wlot systemu chłodzenia silnika spełnia także funkcję inspekcyjną.
2.NAGRZEWNICA WODNA
Wysokowydajna dwurzędowa nagrzewnica wodna jest przystosowana do zasilania czynnikiem niskoparametrycznym.
3.GRZAŁKA ELEKTRYCZNA
Niskotemperaturowe grzałki o dużej mocy zapewniają bezpieczną pracę urządzenia. Asymetryczny podział mocy grzewczej zapewnia jej dopasowanie do indywidualnych potrzeb użytkownika.
WYMIARY
150 W/E/C
A- 1582
B- 210
C- 465
* - szerokość nie obejmuje pokryw bocznych
1- BIEG WENTYLATORA
2- POZIOM HAŁASU
PRZYKŁADOWY MONTAŻ NA OBIEKCIE
Kurtyny powietrzne WING mogą być mocowane w poziomie lub w pionie*. Dzięki smukłym kształtom, niezwykle małej wysokości obudowy i pochylonemu wlotowi powietrza może zostać zamontowana w bardzo ograniczonej przestrzeni nad drzwiami, bez wpływu na osiągi
MONTAŻ POZIOMY
MONTAŻ PIONOWY
