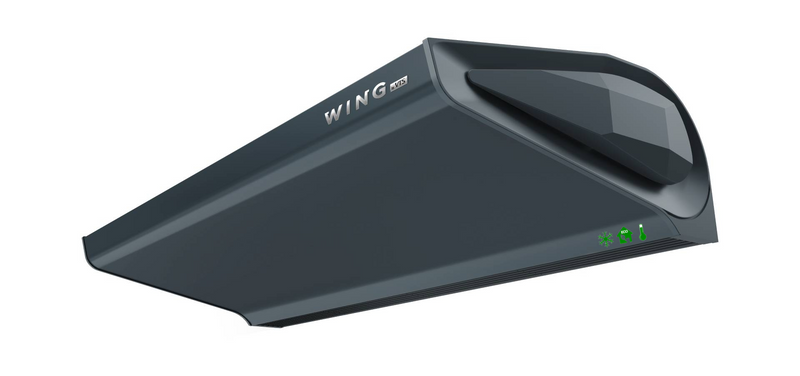

Kurtyna powietrzna zimna WING C150 EC VTS
ZESTAW ZAWIERA:
- kurtynę powietrzną zimną WING C150 z silnikiem EC
- instrukcję obsługi
DANE TECHNICZNE:
JEDNOSTKA: KURTYNA ZIMNA WING C150EC
BEZ WYMIENNIKA (ZIMNE)
MAKSYMALNA SZEROKOŚĆ DRZWI (1 urządzenie) (m): 1,5
MAKSYMALNA WYSOKOŚĆ DRZWI (pionowy zasięg powietrza) (m): 4
MAKSYMALNA WYDAJNOŚĆ POWIETRZA (m3/h): 3200
NAPIĘCIE ZASILANIA (V/ph/Hz): ~230/1/50
MOC SILNIKA (kW): 0,3
PRĄD ZNAMIONOWY (A): 1,3
MASA URZĄDZENIA(bez wody) (kg): 25,5
STOPIEŃ OCHRONY (IP): 20
Kurtyna zimna WING C150 EC
Kurtyna powietrzna bez wymiennika ciepła (zimna) z wysokowydajnym wentylatorem poprzecznym.
Wszystkie kurtyny WING bez wymiennika ciepła przystosowane są do pracy w poziomie, w pionie oraz w konfiguracji grupowej.
Kurtyna powietrzna WING to urządzenie nowej generacji, stworzone z zamiłowania do lekkości formy i nowoczesnego wzornictwa.
Minimalistyczna bryła obudowy przypomina piękne a zarazem doskonałe w swojej prostocie skrzydło szybowca. Charakterystyczne diamenty zwieńczające urządzenie nadają formie obudowy niepowtarzalną harmonię, podkreślają zarazem jej elegancję.
Zastosowane silniki EC zapewniają cichą pracę oraz najwyższą sprawność w całym zakresie regulacji.
ZASTOSOWANIE
Kurtyny powietrzne zostały zaprojektowane tak, aby chronić klimat wewnątrz budynku (ciepły lub chłodny) przed napływem powietrza z zewnątrz przez otwarte drzwi.
Kurtyny powietrzne zmniejszają koszty zużycia energii, utrzymując ciepłe lub chłodne powietrze w wewnątrz budynku.
Zimą kurtyna powietrzna tworzy barierę chroniącą przed chłodnym powietrzem, podczas gdy latem strumień powietrza zatrzymuje gorące powietrze z zewnątrz.
Kurtyny powietrzne chronią również przed różnego rodzaju owadami- silna bariera powietrzna zatrzymuje je, bez możliwości przeniknięcia do wnętrza.
Chronią również przed zanieczyszczeniami oraz pyłkami.
PRZYKŁADY INSTALACJI:
Lotniska, stacje kolejowe, szpitale, uczelnie, muzea, teatry, sklepy, restauracje, banki, fabryki, centra handlowe, hotele i inne.
WYMIARY
A- 1582
B- 210
C- 465
* - szerokość nie obejmuje pokryw bocznych
PRZYKŁADOWY MONTAŻ NA OBIEKCIE
Kurtyny powietrzne WING mogą być mocowane w poziomie lub w pionie*. Dzięki smukłym
kształtom, niezwykle małej wysokości obudowy i pochylonemu wlotowi powietrza może
zostać zamontowana w bardzo ograniczonej przestrzeni nad drzwiami, bez wpływu na osiągi.
* WING W, WING C
CISZA I MOC
1. MAŁY OPÓR WLOTU POWIETRZA
Większa powierzchnia wlotu powietrza pozwala na pełne wykorzystanie mocy wymiennika ciepła.
2. OPTYMALNY PRZEPŁYW POWIETRZA
Specjalna konstrukcja kierownic zapewnia zwiększenie zasięgu strugi powietrza o 20% w odniesieniu do tradycyjnych rozwiązań.
3. CICHA PRACA
Konstrukcja urządzenia stabilizująca przepływ powietrza efektywnie obniża poziom emitowanego dźwięku do otoczenia.
4. DOSTOSOWANIE DO OBIEKTU
Elektronicznie regulowana moc silnika umożliwia łatwe dopasowanie urządzenia do wymiarów zabezpieczanego otworu oraz wymagań akustycznych obiektu.
JAKOŚĆ I KONSTRUKCJA
1. ŁATWE UTRZYMANIE CZYSTOŚCI
Dzięki zoptymalizowanej konstrukcji pokrywy czyszczenie kurtyny jest wygodne i nie wymaga demontażu żadnej jej części gwarantując zawsze higieniczną pracę urządzenia.
2. OBUDOWA ZE STALI CYNKOWANEJ
Podwójna powłoka (ocynk + malowanie proszkowe) zapewnia długotrwałą ochronę antykorozyjną i niezmienne walory estetyczne.
3. WYSOKA WYDAJNOŚĆ
Wysoka moc grzewcza jest wynikiem zastosowania nagrzewnicy o dużej powierzchni wymiany ciepła umieszczonej w jednorodnym strumieniu powietrza.
4. OSZCZĘDNOŚĆ ENERGII ELEKTRYCZNEJ
Nowoczesna konstrukcja silnika i wentylatora zapewniają oszczędność energii elektrycznej w porównaniu z tradycyjnymi rozwiązaniami.
WZORNICTWO I WYKONANIE
1. NAGRZEWNICA WODNA
Wysokowydajna dwurzędowa nagrzewnica wodna jest przystosowana do zasilania czynnikiem niskoparametrycznym.
2. GRZAŁKA ELEKTRYCZNA
Niskotemperaturowe grzałki o dużej mocy zapewniają bezpieczną pracę urządzenia. Asymetryczny podział mocy grzewczej zapewnia jej dopasowanie do indywidualnych potrzeb użytkownika.
3. POŁĄCZENIE FUNKCJONALNOŚCI I DESIGN’U
Charakterystyczne zwieńczenie pokrywy bocznej w kształcie diamentowego szlifu osłaniające wlot systemu chłodzenia silnika spełnia także funkcję inspekcyjną.
MONTAŻ
A- DEDYKOWANE UCHWYTY
B- SZPILKI MONTAŻOWE
Odpowiednio zaprojektowane dedykowane uchwyty oraz punkty mocowania umożliwiają łatwy montaż.
Maksymalna wysokość montażu wynosi 4 m. Minimalna odległość wylotu powietrza z kurtyny od sufitu wynosi zaledwie 30 cm.
