Zawór z siłownikiem do nagrzewnic wodnych VOLCANO AC / EC
![](/data/gfx/icons/large/2/9/19692.jpg)

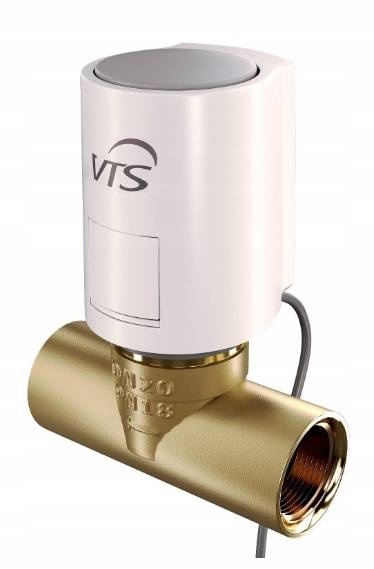

Zawór z siłownikiem
Model 1-2-1204-2019
Dwudrogowy zawór z siłownikiem o średnicy przyłączy ¾” gwint wewnętrzny, pracujący w trybie zamknij / otwórz z nagrzewnicami VOLCANO oraz wodnymi kurtynami WING. Zawór kompatybilny ze sterownikami VOLCANO EC i WING EC.

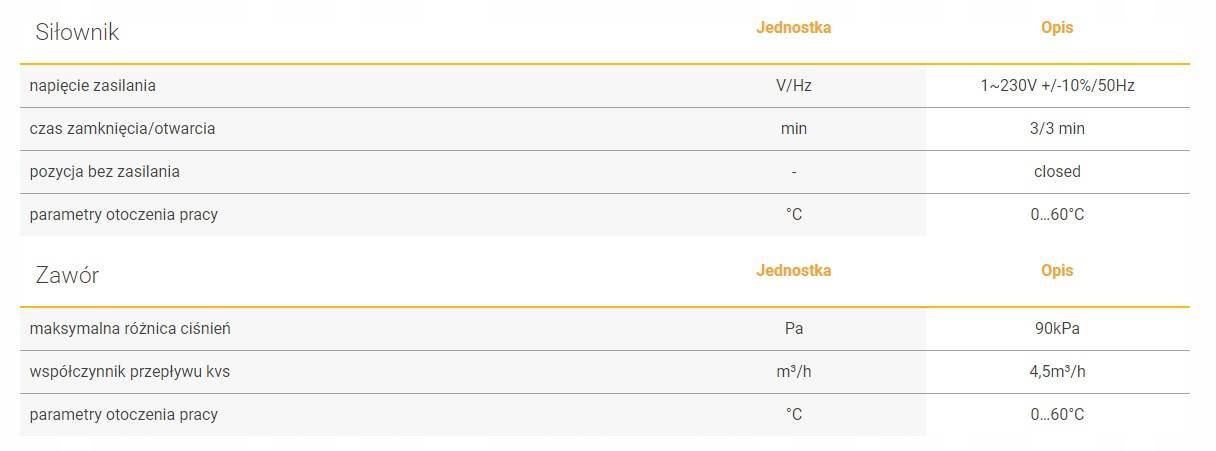

SIŁOWNIK :
- napięcie zasilania, V/Hz, 1~230V +/-10%/50Hz
- czas zamknięcia/otwarcia, min, 3/3 min
- parametry otoczenia pracy, °C, 0…60°C
ZAWÓR:
- maksymalna różnica ciśnień, Pa, 90kPa
- współczynnik przepływu kvs, m³/h, 4,5m³/h
- parametry otoczenia pracy, °C, 0…60°C
PRZYKŁADOWY SCHEMAT PODŁĄCZENIA NAGRZEWNICY Z SILNIKIEM EC
![](/data/gfx/pictures/large/2/9/19692_1.jpg)

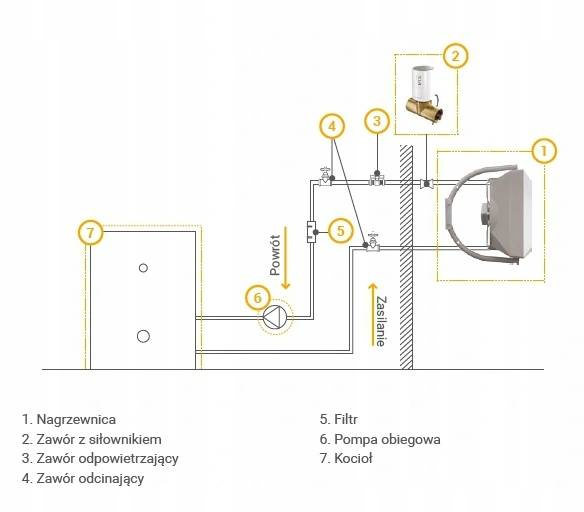

PRZYKŁAD INSTALACJI HYDRAULICZNEJ
![](/data/gfx/pictures/large/2/9/19692_2.jpg)
![](/data/gfx/pictures/large/2/9/19692_3.jpg)
