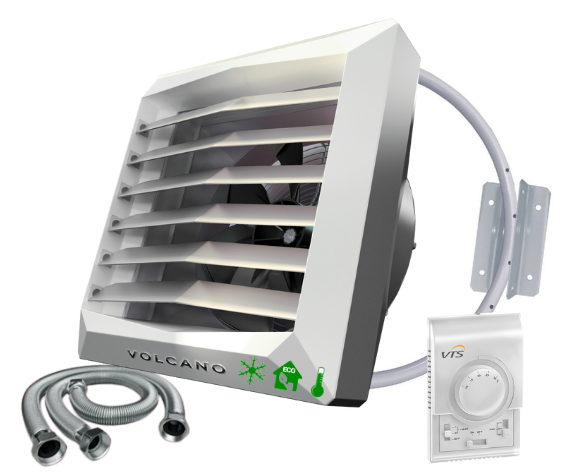

Nagrzewnica wodna VOLCANO VR1 AC 5-30kw 4w1

Zestaw zawiera :

- nagrzewnicę wodną VOLCANO z silnikiem AC

- konsolę montażową

- sterownik WING

- 2 szt przewody elastyczne 3/4"

- instrukcję obsługi

PARAMETRY

- Silnik : AC

-zakres mocy: 5-30kW

-przepływ powietrza: 5300m³/h

-zasięg poziomy powietrza: do 23m³

-Zasięg pionowy powietrza: do 12 m³

-ilość rzedów nagrzewnicy: 1

-waga urządzenia (bez wody) : 21KG

-stopień ochrony silnika: 54

-średnica króćców przyłączeniowych: 3/4

CHARAKTERYSTYKA

Nagrzewnica powietrza z jednorzędowym wymiennikiem ciepła o mocy 5-30 kW i strumieniu przepływu powietrza do 5300 m3/h.

Nagrzewnice VOLCANO to urządzenia nowej generacji, łączące innowacyjne rozwiązania techniczne z nowoczesnym wzornictwem przemysłowym. Precyzyjnie wykonana, lekka bryła obudowy przypomina piękną a zarazem doskonałą w swojej prostocie formę diamentu.

Charakter urządzenia podkreśla kompozycja dobranych materiałów oraz dynamicznie ukształtowane kierownice powietrza.

Nagrzewnica nie wymaga konserwacji – w zależności od stopnia zabrudzenia (uzależnionego z kolei od rodzaju wnętrza, w jakim nagrzewnica pracuje), wystarczy tylko raz na jakiś czas odkurzyć kierownice powietrza oraz lamele. Obudowa wykonana jest z materiału odpornego na odbarwienia oraz na działanie wysokich temperatur, co z kolei gwarantuje jej wieloletnią wytrzymałość.

Sterownik naścienny VTS WING AC/VOLCANO AC

Sterownik naścienny DT TR110C jest stosowany do sterowania wszystkich rodzajów nagrzewnic VOLCANO z trójbiegowymi silnikami AC.

Przełącznik grzania dla wodnych nagrzewnic VOLCANO steruje pracą siłownika zamontowanego na zaworze. Wbudowany termostat automatycznie wyłącza nagrzewnicę, w zależności od nastawionej na pokrętle termostatu temperatury.

PRZEWÓD ELASTYCZNY 3/4" 2 SZTUKI DO NAGRZEWNICY WODNEJ

Przewody elastyczne służą do podłączenia nagrzewnic wodnych do instalacji centralnego ogrzewania.

Podstawowe informacje:

Długość: 0,6-0,9 [m]

Gwint: GW/GW 3/4"

Max. ciśnienie robocze: 1,6 [MPa]

Min. temp. robocza dla wody: 5 [°C]Min. temp. robocza dla glikolu: -20 [°C]

Max. temp. robocza: 130 [°C]Zestaw zawiera: 2 przewody hydrauliczne

4 uszczelki

KONSOLA MONTAŻOWA

Konsola montażowa to lekka i nowoczesna konstrukcja umożliwiająca zamocowanie urządzenia zarówno pionowo jak i podsufitowo.

Montaż jest szybki i prosty.

Seria VOLCANO AC

Wysoka jakość i niska cena

wysoka wydajność urządzenia
niezawodny trzybiegowy silnik
trójstopniowa regulacja prędkości obrotowej wentylatora
szybki montaż i intuicyjne podłączenie
konkurencyjna cena

VOLCANO wysoka jakość i niska cena

KONSTRUKCJA

Dopracowana bryła obudowy pozwala na uzyskanie optymalnej ekspozycji powierzchni wymiennika przy jednoczesnym ukryciu elementów konstrukcji.

MATERIAŁ

Obudowana wykonana z najwyższej klasy ABS z domieszką pigmentów anty UV charakteryzuje się dużą wytrzymałością mechaniczną, trwałością i odpornością na wysoką temperaturę. Zastosowane tworzywo zapewnia niezmienną estetykę.

KSZTAŁT I KOLOR

Lekka i czysta linia obudowy w połączeniu z uniwersalną kompozycją kolorystyczną zapewnia harmonijną adaptację do każdego typu pomieszczenia.

SMART LOCK

Opatentowany system łączenia gwarantuje trwałe i precyzyjne dopasowanie elementów obudowy.

VOLCANO wysoka jakość i niska cena

KIEROWNICE POWIETRZA

Nowatorskie rozwiązanie mocowania łopatek umożliwia ich indywidualną regulację oraz stabilne pozycjonowanie. Profil kierownicy gwarantuje minimalne opory przepływu powietrza.

WYMIENNIKI CIEPŁA

• 1, 2 i 3-rzędowe nagrzewnice o większej powierzchni wymiany ciepła zapewniają optymalne dopasowanie mocy grzewczej do potrzeb obiektu

• Rozwinięta powierzchnia wymiany ciepła i możliwość pracy z czynnikami niskotemperaturowymi

• Test wszystkich wymienników zapewnia 100% weryfikacji ich szczelności

DYFUZOR

Konstrukcja dyfuzora została zaprojektowana tak, by zagwarantować całkowitą integrację z tyłem obudowy i wentylatorem.

MAKSYMALNA WYDAJNOŚĆ POWIETRZA

Dokładnie spasowana obudowa wentylatora oraz specjalnie zaprojektowany dyfuzor zapewniają równomierny rozkład prędkości powietrza w wymienniku gwarantującym niewielkie opory przepływu oraz pełne wykorzystanie mocy nagrzewnicy.

MONTAŻ URZĄDZENIA

Nagrzewnica VOLCANO posiada w zestawie konsolę montażową, umożliwiającą zamocowanie urządzenia zarówno pionowo jak i podsufitowo. Maksymalny zasięg pionowy urządzeń waha się od 8-15 m w zależności od rodzaju nagrzewnicy. Maksymalny zasięg poziomy od 14-28 m.

1. Montaż na ścianie - pionowy

2. Montaż na suficie - podsufitowy

3. Montaż grupowy - zalecany odstęp między nagrzewnicami :

w przypadku montażu modeli Mini oraz VR-D mini od 3m do 7m
w przypadku montażu modeli VR 1/2/3/ VR_D od 6 m -12m

ZASTOSOWANIE

Nagrzewnica wodna VOLCANO to najlepsze rozwiązanie do ogrzewania średnich i małych powierzchni użytkowych. Wyposażona w wentylator i wodny wymiennik ciepła nagrzewnica, może dostarczyć nawet 75 kW mocy cieplnej.

Aparat wentylatorowy VOLCANO szybko i tanio zapewni komfortową temperaturę.

Zastosowanie:

hala sportowa

warsztat samochodowy

restauracje

kina

kościoły

hale magazynowe

hale przemysłowe

sklepy

Wymiary nagrzewnicy:

PARAMETRY TECHNICZNE

Dobór nagrzewnicy

Dobierając nagrzewnicę wodną do kubatury nie dobieraj mocy 1:1 z pomieszczeniem.

– zawsze należy dobrać nagrzewnicę biorąc pod uwagę temperaturę oczekiwaną w pomieszczeniu oraz temperaturę czynnika grzewczego

Kupując nagrzewnice z zestawem montażowym za cały komplet płacisz mniej niżeli wydałbyś osobno na każdy z elementów

– przemyśl swój wybór, ponieważ montując nagrzewnicę i tak musisz zakupić akcesoria dodatkowe – a znajdziesz u nas oferty zawierające kompletny zestaw w niższej cenie

Nagrzewnice: nagrzewnice wodne służą do ogrzewania:

hal, warsztatów, magazynów, sklepów, obiektów sportowych i salonów samochodowych

– wszędzie tam gdzie liczy się każdy m2 powierzchni, a nagrzewnica wodna wisząc do góry nie zabiera miejsca w porównaniu do grzejników.

Nagrzewnica wodna jest 5x lepsza od grzejników ponieważ:

- grzejniki mają dużą bezwładność

- nagrzewnica wodna szybciej nagrzewa poprzez nadmuch wentylatorem

- nagrzewnica wisząc do góry ściąga gorące powietrze na dół będąc równocześnie cyrkulatorem

- nagrzewnice wodne mają regulowany przepływ powietrza przez regulator obrotów

- jedna nagrzewnica wodna potrafi grzać jak 10 grzejników ściennych

Jeśli kupujesz nagrzewnice do bardzo wysokich pomieszczeń zastanów się nad dodatkowym zastosowaniem destratyfikatora powietrza.
