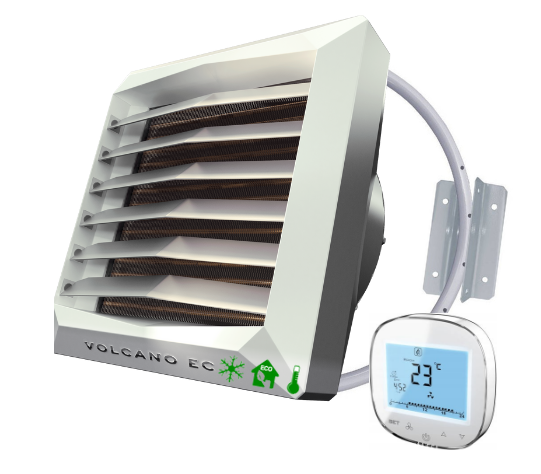

Nagrzewnica wodna VOLCANO VR MINI EC 3-20kw+sterownik

Nagrzewnica wodna VOLCANO VR MINI EC 3-20kw

Zestaw zawiera :

- nagrzewnicę wodną VOLCANO z silnikiem EC

- konsolę montażową

- sterownik EC

- instrukcję obsługi

PARAMETRY

- Silnik : EC

-zakres mocy: 3-20kW

-przepływ powietrza: 2100m³/h

-zasięg poziomy powietrza: do 14m³

-Zasięg pionowy powietrza: do 8 m³

-ilość rzedów nagrzewnicy: 2

-waga urządzenia (bez wody) : 14KG

-stopień ochrony silnika: 54

-średnica króćców przyłączeniowych: 3/4

CHARAKTERYSTYKA

Kompaktowa nagrzewnica z niezawodnym 3-biegowym silnikiem, wyposażona w dwurzędowy wymiennik ciepła o mocy 3-20 kW i strumieniu przepływu powietrza do 2100 m³/h.

Nagrzewnice VOLCANO to urządzenia nowej generacji, łączące innowacyjne rozwiązania techniczne z nowoczesnym wzornictwem przemysłowym.

Precyzyjnie wykonana, lekka bryła obudowy przypomina piękną a zarazem doskonałą w swojej prostocie formę diamentu.

Charakter urządzenia podkreśla kompozycja dobranych materiałów oraz dynamicznie ukształtowane kierownice powietrza.

Sterownik VOLCANO EC

Sterownik HMI VOLCANO jest panelem sterującym, przeznaczonym do wszystkich rodzajów nagrzewnic i destratyfikatorów VOLCANO EC.

Posiada interfejs RS 485 z protokołem Modbus RTU dla łatwej integracji z systemami automatyki budynkowej (BMS).

Cechuje się bardzo łatwą i intuicyjną obsługą dzięki wygodnej, praktycznej klawiaturze dotykowej oraz podświetlanemu ekranowi.

Właściwości:

nowoczesny i kompaktowy wyglądczytelny i wyraźny wyświetlacz
zaawansowany kalendarzokresów grzewczych na każdy dzień tygodnia
zapobiega zamarzaniu w trybie ANTIFROST
kompatybilność z systemem BMS
bezstopniowa regulacji prędkości obrotowej
wbudowany termostat oraz współpraca z zewnętrznym czujnikiem temperatury
obsługa zaworu z siłownikiem
Współpraca z silnikami: EC

KONSOLA MONTAŻOWA

Konsola montażowa to lekka i nowoczesna konstrukcja umożliwiająca zamocowanie urządzenia zarówno pionowo jak i podsufitowo. Montaż jest szybki i prosty.

Seria VOLCANO EC

Komfort i oszczędność energii

• wysoka wydajność urządzenia

• wysoko sprawny silnik EC

• płynna regulacja prędkości obrotowej wentylatora

• do 40% niższe koszty eksploatacji

• możliwość bezpośredniego podłączenia do systemu BMS

• cichobieżność przy znacznych prędkościach obrotowych

VOLCANO wysoka jakość i niska cena

KONSTRUKCJA Dopracowana bryła obudowy pozwala na uzyskanie optymalnej ekspozycji powierzchni wymiennika przy jednoczesnym ukryciu elementów konstrukcji.

MATERIAŁ Obudowana wykonana z najwyższej klasy ABS z domieszką pigmentów anty UV charakteryzuje się dużą wytrzymałością mechaniczną, trwałością i odpornością na wysoką temperaturę. Zastosowane tworzywo zapewnia niezmienną estetykę.

KSZTAŁT I KOLOR Lekka i czysta linia obudowy w połączeniu z uniwersalną kompozycją kolorystyczną zapewnia harmonijną adaptację do każdego typu pomieszczenia.

SMART LOCK Opatentowany system łączenia gwarantuje trwałe i precyzyjne dopasowanie elementów obudowy.

VOLCANO wysoka jakość i niska cena

KIEROWNICE POWIETRZA Nowatorskie rozwiązanie mocowania łopatek umożliwia ich indywidualną regulację oraz stabilne pozycjonowanie. Profil kierownicy gwarantuje minimalne opory przepływu powietrza.

WYMIENNIKI CIEPŁA

• 1, 2 i 3-rzędowe nagrzewnice o większej powierzchni wymiany ciepła zapewniają optymalne dopasowanie mocy grzewczej do potrzeb obiektu

• Rozwinięta powierzchnia wymiany ciepła i możliwość pracy z czynnikami niskotemperaturowymi

• Test wszystkich wymienników zapewnia 100% weryfikacji ich szczelności

DYFUZOR Konstrukcja dyfuzora została zaprojektowana tak, by zagwarantować całkowitą integrację z tyłem obudowy i wentylatorem.

MAKSYMALNA WYDAJNOŚĆ POWIETRZA Dokładnie spasowana obudowa wentylatora oraz specjalnie zaprojektowany dyfuzor zapewniają równomierny rozkład prędkości powietrza w wymienniku gwarantującym niewielkie opory przepływu oraz pełne wykorzystanie mocy nagrzewnicy.

MONTAŻ URZĄDZENIA

Nagrzewnica VOLCANO posiada w zestawie konsolę montażową, umożliwiającą zamocowanie urządzenia zarówno pionowo jak i podsufitowo.

Maksymalny zasięg pionowy urządzeń waha się od 8-15 m w zależności od rodzaju nagrzewnicy. Maksymalny zasięg poziomy od 14-28 m.

1. Montaż na ścianie - pionowy

2. Montaż na suficie - podsufitowy

3. Montaż grupowy - zalecany odstęp między nagrzewnicami :

w przypadku montażu modeli Mini oraz VR-D mini od 3m do 7m
w przypadku montażu modeli VR 1/2/3/ VR_D od 6 m -12m

ZASTOSOWANIE

Nagrzewnica wodna VOLCANO to najlepsze rozwiązanie do ogrzewania średnich i małych powierzchni użytkowych. Wyposażona w wentylator i wodny wymiennik ciepła nagrzewnica, może dostarczyć nawet 75 kW mocy cieplnej.

Aparat wentylatorowy VOLCANO szybko i tanio zapewni komfortową temperaturę.

Zastosowanie:

hala sportowa

warsztat samochodowy

restauracje

kina

kościoły

hale magazynowe

hale przemysłowe

sklepy

WYMIARY NAGRZEWNICY:

PARAMETRY TECHNICZNE

Dobór nagrzewnicy

Dobierając nagrzewnicę wodną do kubatury nie dobieraj mocy 1:1 z pomieszczeniem.

– zawsze należy dobrać nagrzewnicę biorąc pod uwagę temperaturę oczekiwaną w pomieszczeniu oraz temperaturę czynnika grzewczego

Kupując nagrzewnice z zestawem montażowym za cały komplet płacisz mniej niżeli wydałbyś osobno na każdy z elementów

– przemyśl swój wybór, ponieważ montując nagrzewnicę i tak musisz zakupić akcesoria dodatkowe – a znajdziesz u nas oferty zawierające kompletny zestaw w niższej cenie

Nagrzewnice: nagrzewnice wodne służą do ogrzewania:

hal, warsztatów, magazynów, sklepów, obiektów sportowych i salonów samochodowych

– wszędzie tam gdzie liczy się każdy m2 powierzchni, a nagrzewnica wodna wisząc do góry nie zabiera miejsca w porównaniu do grzejników.

Nagrzewnica wodna jest 5x lepsza od grzejników ponieważ:

- grzejniki mają dużą bezwładność

- nagrzewnica wodna szybciej nagrzewa poprzez nadmuch wentylatorem

- nagrzewnica wisząc do góry ściąga gorące powietrze na dół będąc równocześnie cyrkulatorem

- nagrzewnice wodne mają regulowany przepływ powietrza przez regulator obrotów

- jedna nagrzewnica wodna potrafi grzać jak 10 grzejników ściennych

Jeśli kupujesz nagrzewnice do bardzo wysokich pomieszczeń zastanów się nad dodatkowym zastosowaniem destratyfikatora powietrza.
