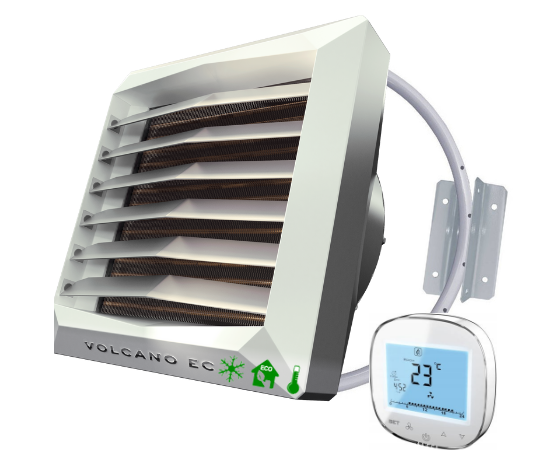

Nagrzewnica wodna VOLCANO VR2 EC 8-50kw+sterownik
![](/data/gfx/icons/auctions/3/0/21103.png)
Nagrzewnica wodna VOLCANO VR2 EC 8-50kw+sterownik
Nagrzewnica wodna VOLCANO VR2 EC 8-50kw+sterownik
Zestaw zawiera :
- nagrzewnicę wodną VOLCANO z silnikiem EC
- konsolę montażową
- sterownik EC
- instrukcję obsługi
PARAMETRY
- Silnik : EC
-zakres mocy: 8-50kW
-przepływ powietrza: 4850m³/h
-zasięg poziomy powietrza: do 22m³
-Zasięg pionowy powietrza: do 11 m³
-ilość rzedów nagrzewnicy: 2
-waga urządzenia (bez wody) : 21,5KG
-stopień ochrony silnika: 54
-średnica króćców przyłączeniowych: 3/4
![](/data/gfx/pictures/large/3/0/21103_1.png)
![](/data/gfx/pictures/large/3/0/21103_2.png)
CHARAKTERYSTYKA
Nagrzewnica VOLCANO VR 2 z wymiennikiem ciepła o mocy 8-50 kW i strumieniu przepływu powietrza do 4850 m3/h to dwurzędowe urządzenie, gwarantujące dużą moc grzewczą.
Nagrzewnice VOLCANO to urządzenia nowej generacji, łączące innowacyjne rozwiązania techniczne z nowoczesnym wzornictwem przemysłowym.
Precyzyjnie wykonana, lekka bryła obudowy przypomina piękną a zarazem doskonałą w swojej prostocie formę diamentu.
Charakter urządzenia podkreśla kompozycja dobranych materiałów oraz dynamicznie ukształtowane kierownice powietrza.
Sterownik VOLCANO EC
Sterownik HMI VOLCANO jest panelem sterującym, przeznaczonym do wszystkich rodzajów nagrzewnic i destratyfikatorów VOLCANO EC.
Posiada interfejs RS 485 z protokołem Modbus RTU dla łatwej integracji z systemami automatyki budynkowej (BMS).
Cechuje się bardzo łatwą i intuicyjną obsługą dzięki wygodnej, praktycznej klawiaturze dotykowej oraz podświetlanemu ekranowi.
Właściwości:
- nowoczesny i kompaktowy wyglądczytelny i wyraźny wyświetlacz
- zaawansowany kalendarzokresów grzewczych na każdy dzień tygodnia
- zapobiega zamarzaniu w trybie ANTIFROST
- kompatybilność z systemem BMS
- bezstopniowa regulacji prędkości obrotowej
- wbudowany termostat oraz współpraca z zewnętrznym czujnikiem temperatury
- obsługa zaworu z siłownikiem
- Współpraca z silnikami: EC
![](/data/gfx/pictures/large/3/0/21103_3.png)
![](/data/gfx/pictures/large/3/0/21103_4.jpg)
KONSOLA MONTAŻOWA
Konsola montażowa to lekka i nowoczesna konstrukcja umożliwiająca zamocowanie urządzenia zarówno pionowo jak i podsufitowo. Montaż jest szybki i prosty.
Seria VOLCANO EC
Komfort i oszczędność energii
• wysoka wydajność urządzenia
• wysoko sprawny silnik EC
• płynna regulacja prędkości obrotowej wentylatora
• do 40% niższe koszty eksploatacji
• możliwość bezpośredniego podłączenia do systemu BMS
• cichobieżność przy znacznych prędkościach obrotowych
![](/data/gfx/pictures/large/3/0/21103_5.jpg)
![](/data/gfx/pictures/large/3/0/21103_6.png)
VOLCANO wysoka jakość i niska cena
KONSTRUKCJA Dopracowana bryła obudowy pozwala na uzyskanie optymalnej ekspozycji powierzchni wymiennika przy jednoczesnym ukryciu elementów konstrukcji.
MATERIAŁ Obudowana wykonana z najwyższej klasy ABS z domieszką pigmentów anty UV charakteryzuje się dużą wytrzymałością mechaniczną, trwałością i odpornością na wysoką temperaturę. Zastosowane tworzywo zapewnia niezmienną estetykę.
KSZTAŁT I KOLOR Lekka i czysta linia obudowy w połączeniu z uniwersalną kompozycją kolorystyczną zapewnia harmonijną adaptację do każdego typu pomieszczenia.
SMART LOCK Opatentowany system łączenia gwarantuje trwałe i precyzyjne dopasowanie elementów obudowy.
VOLCANO wysoka jakość i niska cena
KIEROWNICE POWIETRZA Nowatorskie rozwiązanie mocowania łopatek umożliwia ich indywidualną regulację oraz stabilne pozycjonowanie. Profil kierownicy gwarantuje minimalne opory przepływu powietrza.
WYMIENNIKI CIEPŁA
• 1, 2 i 3-rzędowe nagrzewnice o większej powierzchni wymiany ciepła zapewniają optymalne dopasowanie mocy grzewczej do potrzeb obiektu
• Rozwinięta powierzchnia wymiany ciepła i możliwość pracy z czynnikami niskotemperaturowymi
• Test wszystkich wymienników zapewnia 100% weryfikacji ich szczelności
DYFUZOR Konstrukcja dyfuzora została zaprojektowana tak, by zagwarantować całkowitą integrację z tyłem obudowy i wentylatorem.
MAKSYMALNA WYDAJNOŚĆ POWIETRZA Dokładnie spasowana obudowa wentylatora oraz specjalnie zaprojektowany dyfuzor zapewniają równomierny rozkład prędkości powietrza w wymienniku gwarantującym niewielkie opory przepływu oraz pełne wykorzystanie mocy nagrzewnicy.
![](/data/gfx/pictures/large/3/0/21103_7.jpg)
![](/data/gfx/pictures/large/3/0/21103_8.jpg)
MONTAŻ URZĄDZENIA
Nagrzewnica VOLCANO posiada w zestawie konsolę montażową, umożliwiającą zamocowanie urządzenia zarówno pionowo jak i podsufitowo.
Maksymalny zasięg pionowy urządzeń waha się od 8-15 m w zależności od rodzaju nagrzewnicy. Maksymalny zasięg poziomy od 14-28 m.
1. Montaż na ścianie - pionowy
2. Montaż na suficie - podsufitowy
3. Montaż grupowy - zalecany odstęp między nagrzewnicami :
- w przypadku montażu modeli Mini oraz VR-D mini od 3m do 7m
- w przypadku montażu modeli VR 1/2/3/ VR_D od 6 m -12m
ZASTOSOWANIE
Nagrzewnica wodna VOLCANO to najlepsze rozwiązanie do ogrzewania średnich i małych powierzchni użytkowych. Wyposażona w wentylator i wodny wymiennik ciepła nagrzewnica, może dostarczyć nawet 75 kW mocy cieplnej.
Aparat wentylatorowy VOLCANO szybko i tanio zapewni komfortową temperaturę.
Zastosowanie:
hala sportowa
warsztat samochodowy
restauracje
kina
kościoły
hale magazynowe
hale przemysłowe
sklepy
![](/data/gfx/pictures/large/3/0/21103_9.jpg)
WYMIARY NAGRZEWNICY:
![](/data/gfx/pictures/large/3/0/21103_10.png)
PARAMETRY TECHNICZNE
![](/data/gfx/pictures/large/3/0/21103_11.png)
![](/data/gfx/pictures/large/3/0/21103_12.png)
Dobór nagrzewnicy
Dobierając nagrzewnicę wodną do kubatury nie dobieraj mocy 1:1 z pomieszczeniem.
– zawsze należy dobrać nagrzewnicę biorąc pod uwagę temperaturę oczekiwaną w pomieszczeniu oraz temperaturę czynnika grzewczego
Kupując nagrzewnice z zestawem montażowym za cały komplet płacisz mniej niżeli wydałbyś osobno na każdy z elementów
– przemyśl swój wybór, ponieważ montując nagrzewnicę i tak musisz zakupić akcesoria dodatkowe – a znajdziesz u nas oferty zawierające kompletny zestaw w niższej cenie
Nagrzewnice: nagrzewnice wodne służą do ogrzewania:
hal, warsztatów, magazynów, sklepów, obiektów sportowych i salonów samochodowych
– wszędzie tam gdzie liczy się każdy m2 powierzchni, a nagrzewnica wodna wisząc do góry nie zabiera miejsca w porównaniu do grzejników.
Nagrzewnica wodna jest 5x lepsza od grzejników ponieważ:
- grzejniki mają dużą bezwładność
- nagrzewnica wodna szybciej nagrzewa poprzez nadmuch wentylatorem
- nagrzewnica wisząc do góry ściąga gorące powietrze na dół będąc równocześnie cyrkulatorem
- nagrzewnice wodne mają regulowany przepływ powietrza przez regulator obrotów
- jedna nagrzewnica wodna potrafi grzać jak 10 grzejników ściennych
Jeśli kupujesz nagrzewnice do bardzo wysokich pomieszczeń zastanów się nad dodatkowym zastosowaniem destratyfikatora powietrza.
